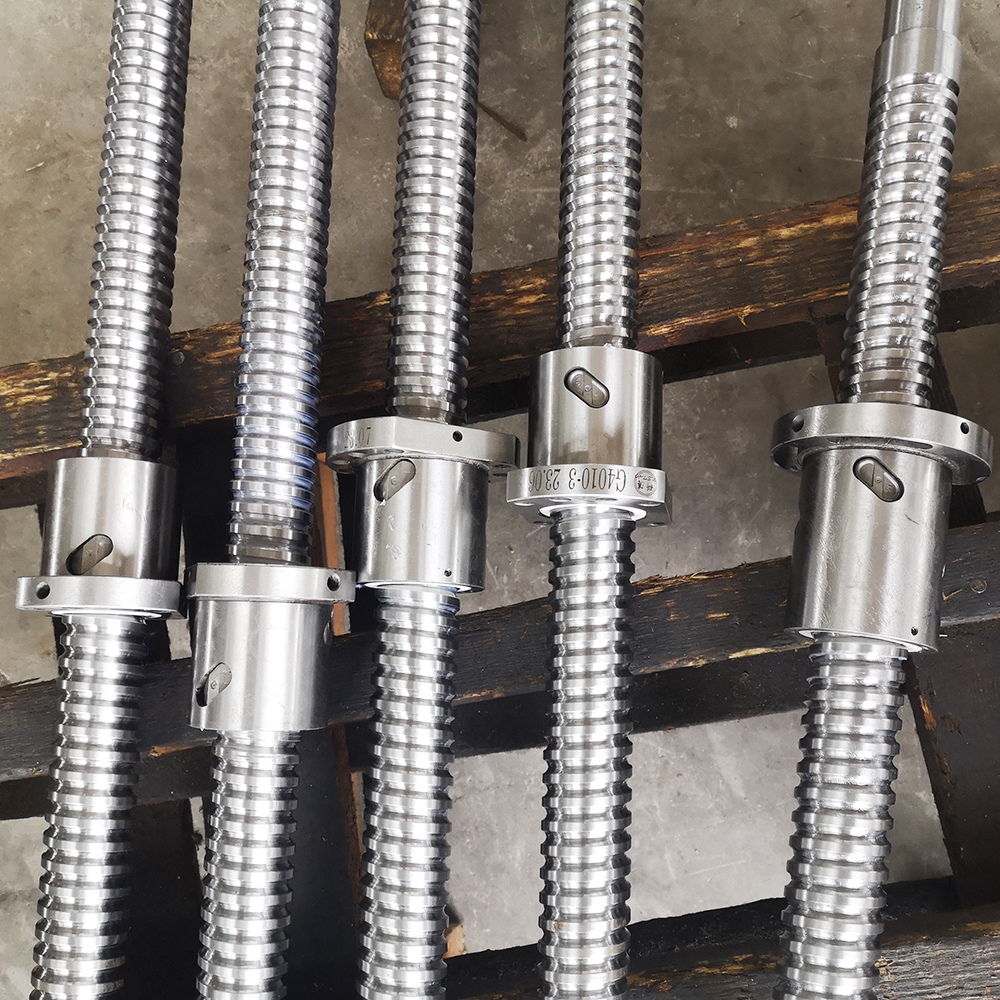

滚珠丝杠的结构:

　　滚珠丝杠副是回转运动转换为直线运动常用的传动装置。它以滚珠的滚动代替丝杆螺母副中的滑动，摩擦力小，具有良好的性能。

　　滚珠丝杠的组成：主要由丝杆、螺母、滚珠和循环器、迷宫式密封圈、油孔等组成。工作原理：在丝杆和螺母上加工有弧行螺旋槽，当它们套装在一起时便形成螺旋滚道，并在滚道内装满滚珠。而滚珠则沿滚道滚动，并经循环器作周而复始的循环运动。循环器两端还起挡珠的作用，以防滚珠沿滚道掉出。

滚珠丝杆的技术要求：

　　1、几何精度，包括行程偏差检验，跳动检查，位置公差检验。其中行程偏差包括有目标行程公差，有效行程补偿值，有效行程内变动量，一转内行程偏差。跳动偏差包括有螺纹外径对轴线径向圆跳动，轴颈圆跳动，轴肩圆跳动，有螺母预紧的安装端面对轴线的圆跳动。

2、材料及热处理。

丝杠的材料是保证丝杠质量的关键，一般要求是：

(1) 具有优良的加工性能，磨削时不易产生裂纹，能得到良好的表面光洁度和较小的残余内应力，对刀具磨损作用较小。

(2) 抗拉极限强度一般不低于588MPa。

(3) 有良好的热处理工艺性，淬透性好，不易淬裂，组织均匀，热处理变形小，能获得较高的硬度，从而保证丝杠的耐磨性和尺寸的稳定性。

 (4) 材料硬度均匀，金相组织符合标准。常用的材料有：不淬硬丝杠常用材料有T10A, T12A及45等；淬硬丝杠常选用9Mn2V，CrWMn等材料。丝杠的硬度越高越耐磨，但制造时不易磨削。

　　3、预载荷，预拉伸载荷大小。

　　滚珠丝杆由专业厂家生产，如无特殊要求，只要给出其精度等级和几何尺寸即可。
