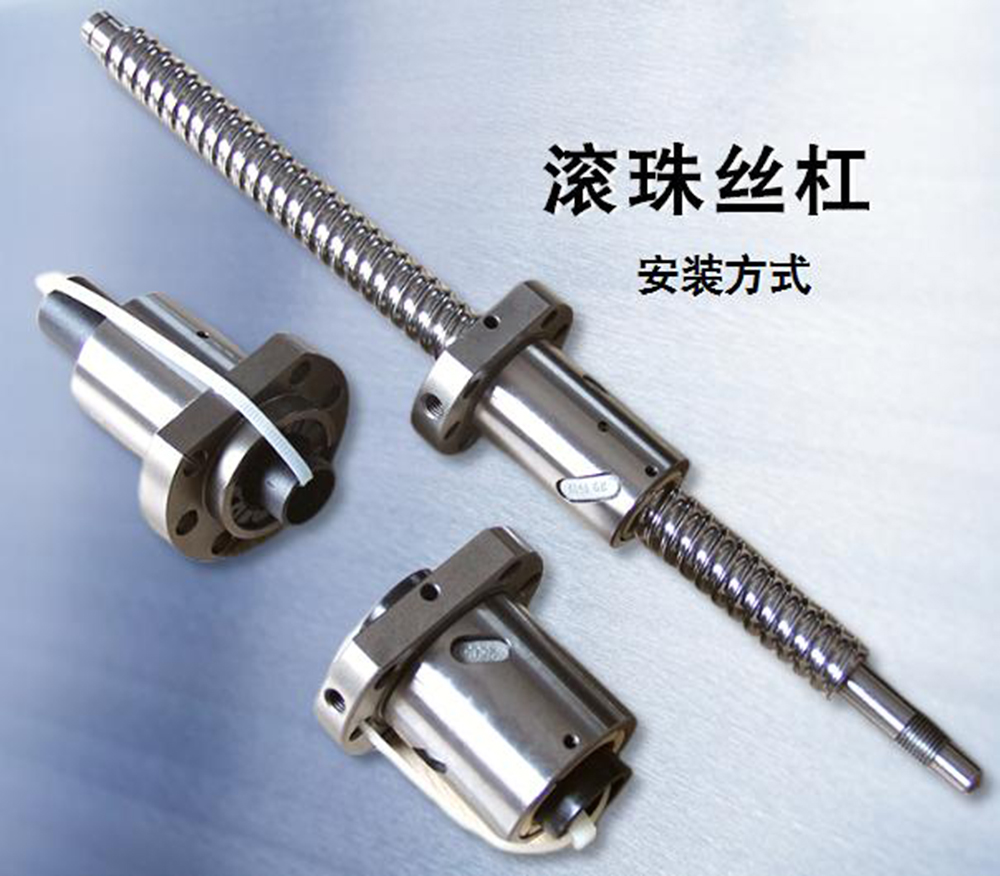

滚珠丝杠的组成

滚珠丝杠由螺杆、螺母、钢球、预压片、反向器和防尘器组成。它的功能是将旋转运动转化成直线运动，这是艾克姆螺杆的进一步延伸和发展，这项发展的重要意义就是将轴承从滑动动作变成滚动动作。由于具有很小的摩擦阻力，滚珠丝杠被广泛应用于各种工业设备和精密仪器。

滚珠丝杠的几种安装方式

1、两端固定

丝杆两端都固定。固定端轴承都能够同时承受轴向力，这种支承方式，能够一定程度对丝杆施加合适的预紧力，提高丝杆支承的刚度，对丝杆的热变形有部分补偿。对于大型机床、重型机床以及高精度镗铣床通常也会采用这种方式。但是，这种丝杠的调整会相对频繁，若两端的预紧力过大，会导致丝杆***终的行程长于设计行程，螺距也会比预设的大。若丝杆两端锁母的预紧力不足，使用效果可能会比较强差人意，容易引起机床震动，降低精度。因此，这种丝杠在进行装卸时务必按照原厂商的说明书进行调整，或者借助仪器设备进行调整，切勿擅自处理。

2、一端固定一端自由

滚珠丝杠使用一端固定，另一端自由的安装方式，固定端轴承需同时承受轴向力和径向力，这种支承方式适用于行程小的短丝杠或者全闭环的机床。因为这种结构的机械定位精度较为不可靠，尤其是对比长径较大的丝杠，其热变形是很明显的，长度为1.5m的丝杠在冷、热的不同环境下，有0.05-0.10mm的变化是很正常的。但由于此种结构简单，对于安装和调试来讲，较为方便，所以仍旧有许多高精度机床使用这种结构，需要注意的是需要加装光栅，采用全闭环反馈。

3、一端固定一端支承

滚珠丝杠一端固定，另一端支承。固定端同样同时承受轴向力和径向力；支承端只承受径向力，且能够作微量的轴向浮动，能够一定程度减少或者避免因丝杆自重从而出现的弯曲，同时丝杆热变形能够自由地向一端伸长。这种方式应该是使用***为广泛的，目前国内的中小型数控机床、立式加工中心等基本均采用这种结构。

滚珠丝杠一般的安装方式，就是以上的三种种，大家可以根据自己的使用工况，选择丝杠的安装方式，而不同的安装方式，丝杠两端也是不同的。

滚珠丝杠的应用

超高DN值滚珠丝杠：高速工具机，高速综合加工中心机。

端盖式滚珠丝杠：快速搬运系统，一般产业机械，自动化机械。

高速化滚珠丝杠：CNC机械、精密工具机、产业机械、电子机械、高速化机械。

精密研磨级滚珠丝杠：CNC机械，精密工具机，产业机械，电子机械，输送机械，航天工业，其它天线使用的致动器、阀门开关装置等。

螺帽旋转式（R1）系列滚珠丝杠：半导体机械、产业用机器人、木工机、雷射加工机、搬送装置等。

轧制级滚珠丝杠：低摩擦、运转顺畅的优点，同时供货迅速且价格低廉。

重负荷滚珠丝杠：全电式射出成形机、冲压机、半导体制造装置、重负荷制动器、产业机械、锻压机械。
