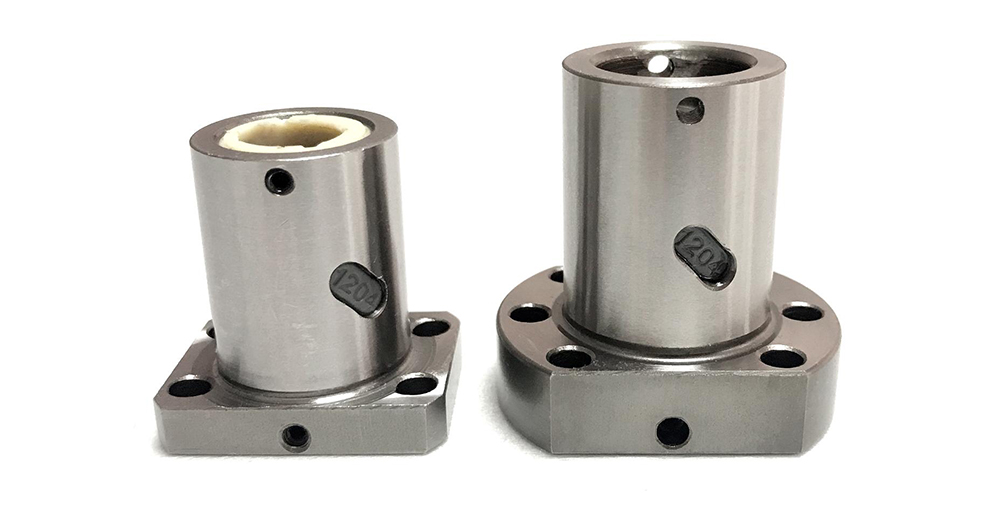

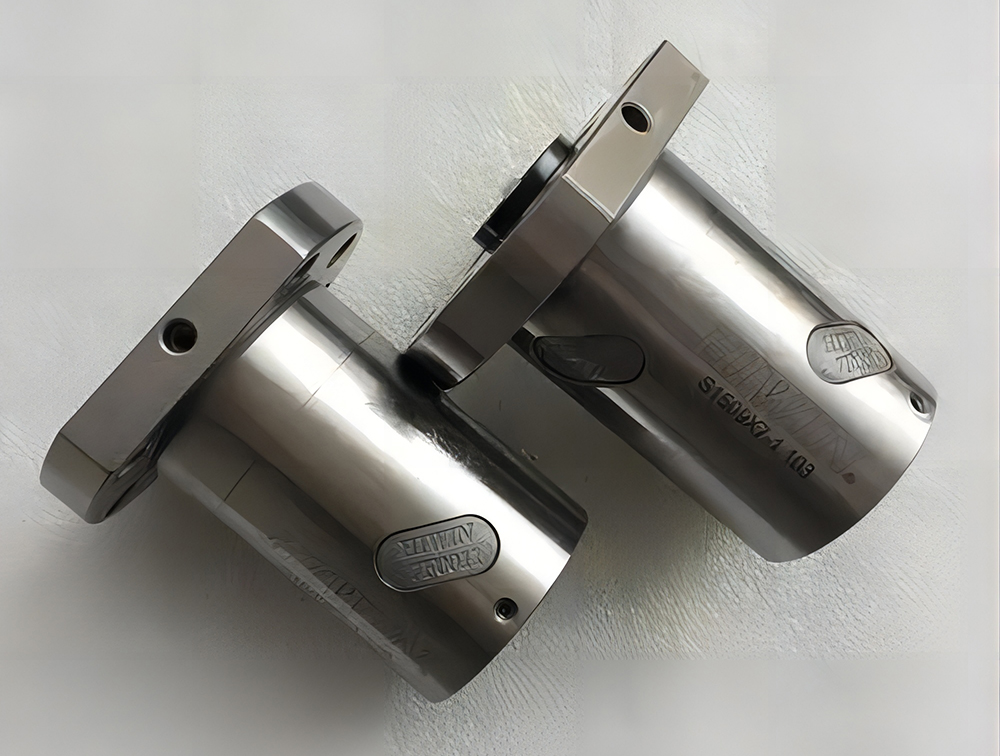

滚珠丝杠螺母是一种常见的机械传动装置，它的工作原理是利用滚珠在螺纹轴和螺母之间滚动，从而实现高效的转动和传动。这种装置具有精度高、效率高、寿命长等优点，被广泛应用于各种机械设备中。

一、循环方式

常用的循环方式有两种：外循环和内循环。滚珠在循环过程中有时与丝杠脱离接触的称为外循环；始终与丝杠保持接触的称为内循环。滚珠每一个循环闭路称为列，每个滚珠循环闭路内所含导程数称为圈数。内循环滚珠丝杠副的每个螺母有2列、3列、4列、5列等几种，每列只有一圈；外循环每列有1.5圈、2.5圈和3.5圈等几种 。

1） 外循环：外循环是滚珠在循环过程结束后通过螺母外表面的螺旋槽或插管返回丝杠螺母间重新进入循环。外循环滚珠丝杠螺母副按滚珠循环时的返回方式主要有端盖式、插管式和螺旋槽式。常用外循环方式端盖式；插管式；螺旋槽式。端盖式，在螺母上加工一纵向孔，作为滚珠的回程通道，螺母两端的盖板上开有滚珠的回程口，滚珠由此进入回程管，形成循环。插管式，它用弯管作为返回管道，这种结构工艺性好，但是由于管道突出螺母体外，径向尺寸较大。螺旋槽式，它是在螺母外圆上铣出螺旋槽，槽的两端钻出通孔并与螺纹滚道相切，形成返回通道，这种结构比插管式结构径向尺寸小，但制造较复杂。外循环滚珠丝杠外循环结构和制造工艺简单，使用广泛。其缺点是滚道接缝处很难做得平滑，影响滚珠滚道的平稳性。

2） 内循环：内循环均采用反向器实现滚珠循环，反向器有两种类型。圆柱凸键反向器，它的圆柱部分嵌入螺母内，端部开有反向槽2。反向槽靠圆柱外圆面及其上端的圆键1定位，以保证对准螺纹滚道方向。扁圆镶块反向器，反向器为一般圆头平键镶块，镶块嵌入螺母的切槽中，其端部开有反向槽3，用镶块的外轮廓定位。两种反向器比较，后者尺寸较小，从而减小了螺母的径向尺寸及缩短了轴向尺寸。但这种反向器的外轮廓和螺母上的切槽尺寸精度要求较高。

二、种类选择

滚珠丝杠的螺母，根据钢球的循环方式可分为：弯管式、循环器式、端盖式。

弯管式

（SBN、BNF、BNT、BNFN、BIF 和 BTK型）这些型号。

循环式导片式（HBN型）

这些型号是***典型的螺母，通过使用弯管让钢球经行循环。钢球从丝杠轴的沟槽中滚动进入弯管后，再回到沟槽中，做无限循环运动。

循环器式

（DK、DKN、DIK、JPF 和 DIR型）这些型号是***小型的螺母，通过循环器改变钢球的行进方向，越过丝杠轴外径回到原位，做无限循环运动。

端盖式

（SBK、SDA、SBKH、WHF、BLK、WGF、BLW、WTF、CNF 和 BLR型）这些型号是***合适高速给进的螺母。钢球利用端盖，从丝杠轴的沟槽中滚动到螺母的通孔里，通过通孔又回到沟槽中，做无限循环运动。

三、保护

滚珠丝杠副和其它滚动摩擦的传动元件，只要避免磨料微粒及化学活性物质进入，就可以认为这些元件几乎是不产生磨损的情况下工作的。但如果在滚道上落入脏物，或使用肮脏的润滑油，不仅会妨碍滚珠的正常运转，而且使磨损急剧增加。

通常采用毛毡圈对螺母副进行密封，毛毡圈的厚度为螺距的2～3倍，而且内孔做成螺纹的形状，使之紧密地包住丝杠，并装入螺母或套筒两端的槽孔内。密封圈除了采用柔软的毛毡之外，还可以采用耐油橡胶或尼龙材料。由于密封圈和丝杠直接接触，因此防尘效果较好，但也增加了滚珠丝杠螺母副的摩擦阻力矩。为了避免这种摩擦阻力矩，可以采用由较硬塑料制成的非接触式迷宫密封圈，内孔做成与丝杠螺纹滚道相反的形状，并留有一定的间隙。

滚珠丝杠副可用润滑来提高耐磨性及传动效率。润滑剂分为润滑油及润滑脂两大类。润滑油用机油、90～180号透平油或140号主轴油。润滑脂可采用锂基油脂。润滑脂加在螺纹滚道和安装螺母的壳体空间内，而润滑油通过壳体上的油孔注入螺母空间内。
